01.png   Системы автоматизации

Генераторные установки, имеют ручные органы управления и приборы визуального контроля. Пуск установки и выключение оборудования осуществляет человек. Даже самая простая генераторная установка обязательно имеет систему автоматизации с минимальными функциями. Система управления генераторной установки в автоматическом режиме осуществляет стабилизацию выходных электрических параметров и поддержание нормальной работы установки после подключения электрической нагрузки, защиту электрических цепей от перегрузок и короткого замыкания, а также аварийную сигнализацию и аварийную защиту. Постоянного присутствия обслуживающего персонала, во время непрерывной работы (до 8 часов) генераторной установки, не требуется.



В эксплуатации дизельных электростанций в режиме резервного источника электропитания или при неполной нагрузке есть своя специфика, пренебрегать которой настоятельно не рекомендуется. Испытание дизель генератора под нагрузкой является дополнительным мероприятием, которое рекомендуется обязательно проводить при прохождении очередного технического обслуживания или в качестве отдельной процедуры. Суть процесса заключается в подключении к дизельной электростанции нагрузки, достаточной для вывода установки на режим, способствующий очистке системы вывода отработанных газов и двигателя от конденсата и нагара. Испытание ДГУ под нагрузкой, также, позволяет избежать закоксованности двигателя.


  Техническая консультация

Телефоны

+7 495 258-00-20 доб. 2011, 2029
  +7 (916) 191-10-39 (Тех поддержка)

Электронная почта

для обращения в сервисный центр
E-mail: sms@tss.ru

Адрес

Московская область, г. Ивантеевка,
Санаторный проезд д.1 корп. 4А

Рабочее время

Пн – Пт 9.00 – 18.00
Сб - Вс Выходной
Обеденный перерыв 13.00 - 13.45

   Обращаясь в нашу компанию, вы получите качественный спектр услуг по выгодной цене!


Система комплексной автоматизации применяется для объединенных в единую систему нескольких источников электрической энергии (как правило большой мощности). Управление и контроль могут осуществляется дистанционно на неограниченном расстоянии. Система автоматизации дублирует и расширяет возможности ручного управления и визуального контроля оборудования. Система комплексной автоматизации обеспечивает работу генераторных установок (в период времени между техническим обслуживанием) без присутствия человека.


АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)


Для генераторной установки, которая используется в качестве основного источника электрической энергии, АВР не требуется.

Генераторная установка является резервным источником электроэнергии. Отключение основного источника энергии происходит редко и имеется достаточно много времени для того чтобы в ручном режиме ввести в работу генераторную установку. Использование АВР обеспечит удобство применения генераторной установки, но экономически может быть не целесообразным.

Если отключение основного источника энергии происходит достаточно часто, то установка АВР многократно облегчит эксплуатацию и повысит эффективность использования генераторной установки.

Многие потребители электрической энергии требуют непрерывной ее подачи. Для данного типа потребителей бесперебойное снабжение электроэнергией является критически важным. АВР является составной частью системы гарантийного электроснабжения.

Автоматический ввод резерва (АВР) является составной частью системы автоматики. Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии. АВР имеет минимум два ввода: 1 ввод (основной) – ввод от основного источника электроэнергии, 2 ввод (резервный) – ввод от резервного источника электроэнергии. Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки.

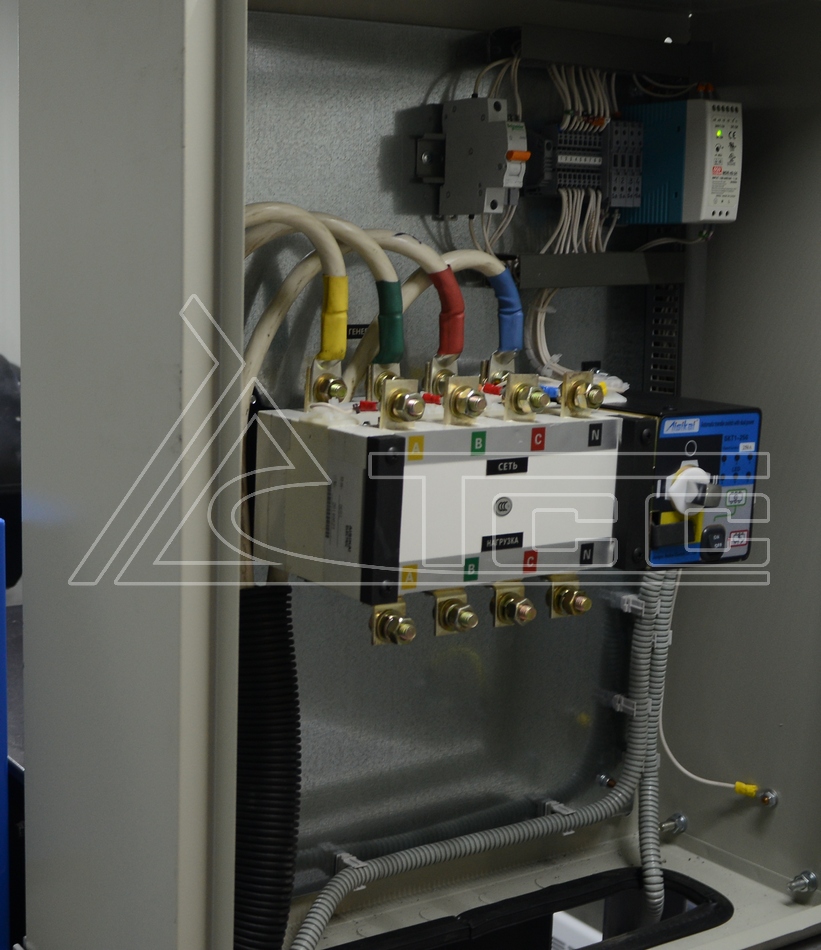

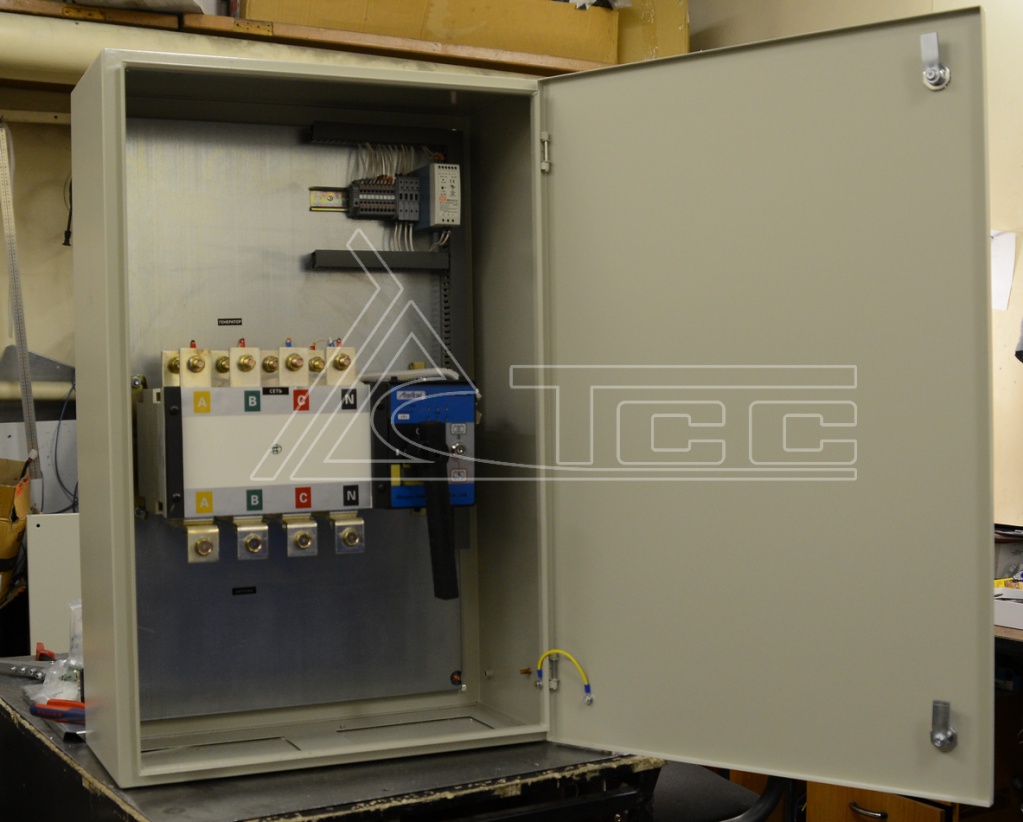

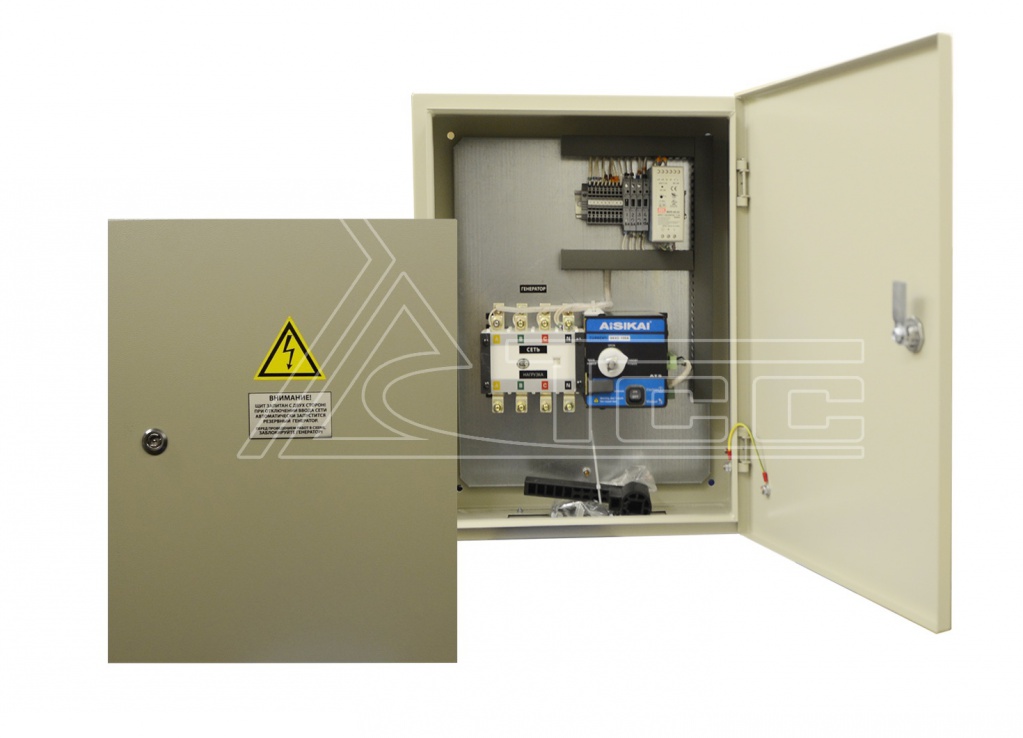

Все элементы АВР размещается в металлическом корпусе. АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.

01m.jpg avr_votemark.jpg 02m.jpg





ПАРАЛЛЕЛЬНАЯ РАБОТА ГЕНЕРАТОРНОЙ УСТАНОВКИ


Генераторные установки изначально не предназначены для параллельной работы – одна генераторная установка обеспечивает электроснабжение всех подключенных к ней потребителей электроэнергии. На практике достаточно распространенными являются случаи, когда потребление электроэнергии значительно изменяется во времени. В этих случаях экономически целесообразно применять несколько генераторных установок (иногда и при наличии с центральной электросети). При относительно небольшой потребности в электрической энергии она поступает только от части из имеющихся источников. По мере роста потребности в электроэнергии в работу вступаю все новые и новые ее источники (одновременно могут работать десятки генераторных установок). При снижении потребности в электрической энергии ее источники выходят из работы и выключаются.

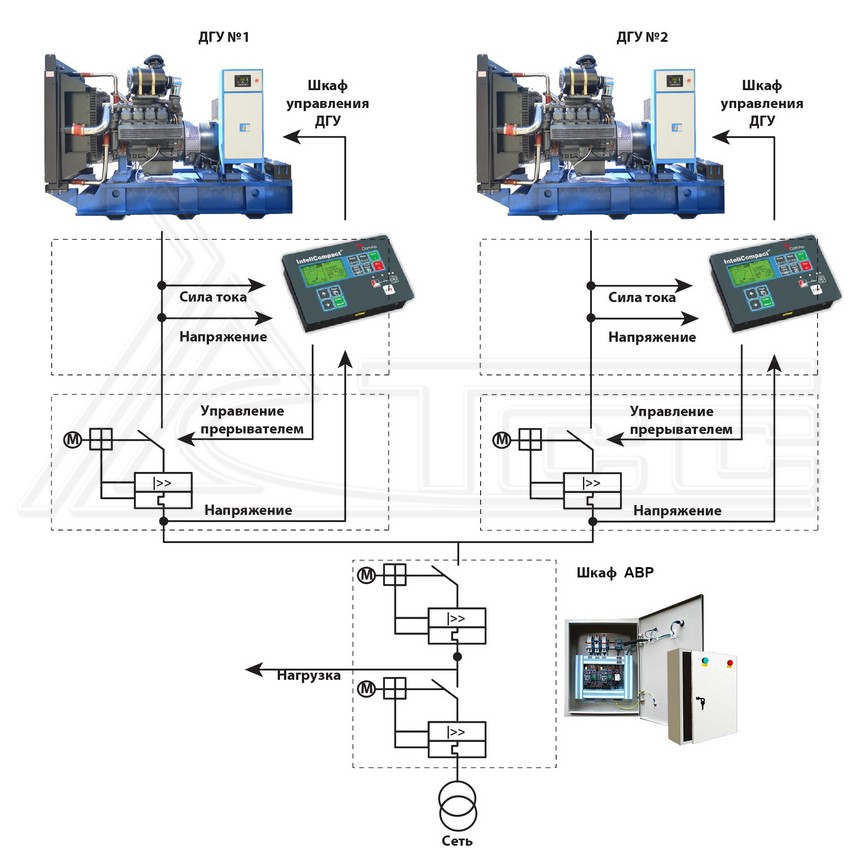

Каждая из подключаемых генераторных установок должна быть синхронизирована с уже работающими источниками электроэнергии, которые для него являются «главными» (центральная электросеть всегда «главная»), подстроится под их работу. Система автоматики включит в общую работу подключаемую генераторную установку только после того, как напряжение, частота, фазы тока у нее совпадут с «главными» источниками энергии. Система автоматики и мониторинга в непрерывном режиме отслеживает состояние потребителей электроэнергии, находящихся в работе источников энергии, а также не включенных в работу и находящихся в «ждущем» режиме источников энергии.


СИСТЕМА ДИСТАНЦИОННОГО МОНИТОРИНГА И УПРАВЛЕНИЯ


Системы дистанционного мониторинга и управления, применяемые для генераторных установок, как правило являются частью более полной системы мониторинга, включающей в себя мониторинг и управление сложным технологическим процессом, в котором генераторные установки только его часть. Дистанционный мониторинг и управление создают по индивидуальным проектам: под конкретный состав оборудования и перечень контролируемых параметров. Система позволяет отслеживать состояние генераторной установки в режиме реального времени. В некоторых случаях возможно удаленное управление. Применяется система архивирования данных.


Передача данных может осуществляться как по проводным системам связи, так и по другим каналам связи. Мониторинг и управление могут осуществляться на любом – не ограниченном расстоянии.


Степени автоматизации ДГУ

Степени автоматизации генераторных установок определены в ГОСТ Р 53174-2008

  • Объём автоматизации нулевой степени:

    - стабилизация выходных электрических параметров;
    - защита электрических цепей;

  • Объём автоматизации первой степени:

    В дополнение к условиям нулевой степени автоматизации.
    - аварийно-предупредительная сигнализация и аварийная защита;
    - автоматическое поддержание нормальной работы после пуска и включения нагрузки, в том числе без обслуживания и наблюдения в течении 4 или 8 часов;

  • Объём автоматизации второй степени:

    В дополнение к условиям первой степени автоматизации.
    - дистанционное и (или) автоматическое управление при пуске, работе и остановке со сроком необслуживаемой работы в течении 16 или 24 часов;

  • Объём автоматизации третьей степени:

    В дополнение к условиям второй степени автоматизации.
    - дистанционное и автоматическое или только автоматическое управление всеми технологическими процессами со сроком необслуживаемой работы в течении 150 или 240 часов;
